用途：

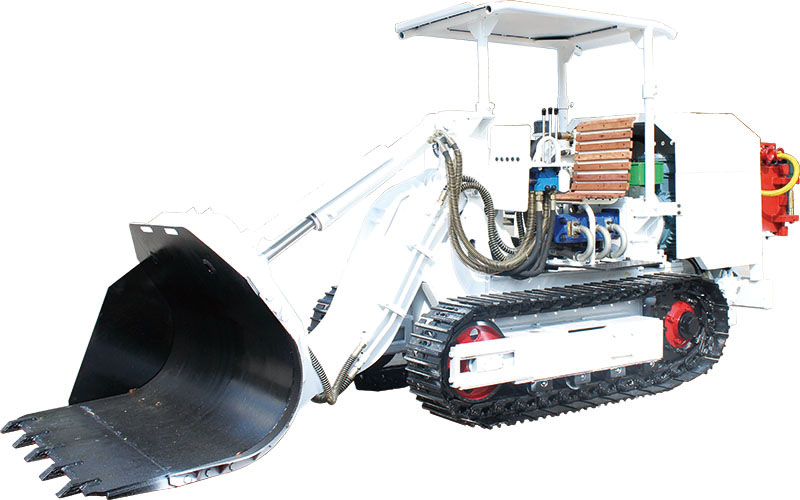

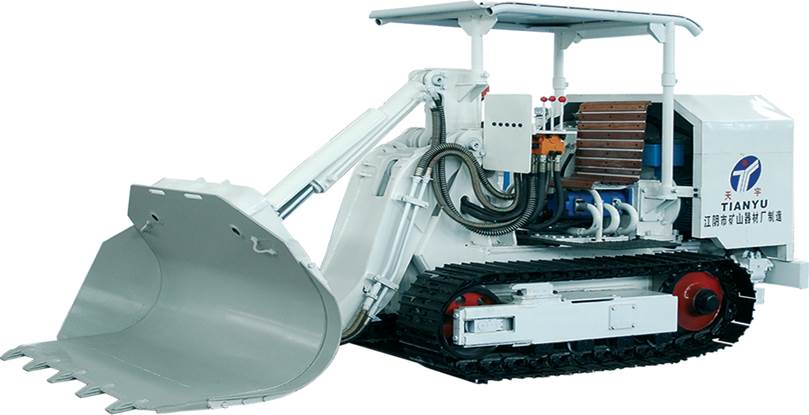

ZMCY45R、ZMCY60R煤矿用侧卸装煤机是以电机为源动机、液压马达驱动、履带行走、液压油缸操作铲斗的侧卸式装载设备。它由工作机构、液压装置、履带行走部、行走减速器、箱体等5大部分组成。
装煤机是新一代履带行走的无轨装载设备，主要用于煤、半煤岩巷，也可用于小断面全岩巷。具有插入力大、机动性好、全断面作业、安全性好、一机多用等特点。除完成装载作业外还可以为液压钻具提供动力，充当支护时的工作平台，完成工作面短距离运输、卧底、清帮……可以显著提高掘进速度，取得良好的综合经济效益。
本机有以下优点：
1、作业安全，能显著减轻工人的体力劳动强度。装载功能强，履带行走插入力大，全断面装载，适用于各种断面的平、斜巷道施工。 在较大断面巷道或巷道交叉点施工时，能充分发挥其高技术生产率的特点。
2、综合配套性能好、机动灵活、适应性强。可以很方便地与巷道中的其它设备如钻车、刮板输送机、带式输送机及矿车等配套。
3、一机多用是ZMCY45R型煤矿用侧卸装煤机优于其它类型装煤机的主要的特点：
a、可用铲斗举升重物，如支护用金属支架、碹胎。
b、铲斗举升后可以充当支护工作平台，便于顶板管理。
c、可在工作面短距离运送物料，如背板、沙石，搬运小型设备。
d、作业安全，可显著减少在危险区内的装载作业、搬运材料时间。
e、本机优异的卧底、清帮性能将实现装载作业全机械化，使“无锹”工作面真正成为现实。
主要技术参数
|
项 目 |
单 位 |
数值 |
|
技术铲斗容积 |
m3 |
0.45 |
|
最大卸载高度 |
mm |
≥1400 |
|
最大卧底深度 |
mm |
≥600 |
|
爬坡能力 |
o |
≥16 |
|
牵引力 |
kN |
≥40 |
|
最小离地间隙 |
mm |
≥180 |
|
最大行走速度 |
m/s |
≥0.417 |
|
工作机构压力 |
MPa |
16±0.5 |
|
行走马达压力 |
MPa |
16±0.5 |
|
外接油口压力 |
MPa |
16±0.5 |
|
履带接地比压 |
MPa |
0.07 |
|
电机总功率 |
kW |
33 |
|
电 压 |
V |
1140/660 |
|
外 形 尺 寸 |
mm×mm×mm |
3935×1370×2046 |
|
机重（不含油） |
kN |
42 |
